Когенерация

Когенерация, Тригенерация, Полигенерация

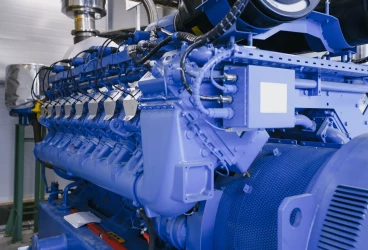

Когенерационные модули, известные также как системы CHP (анг. „Combined Heat and Power”), употребляются для производства электрической и тепловой энергии в сочетании. В наших когенерационных системах приводной силой является двигатель внутреннего сгорания, четырёхтактный с искровым зажиганием, питаемый газом, с конструкцией похожей на бензиновые автомобильные двигатели. В двигателе энергия, содержащаяся в газе, превращается в механическую энергию, которая отбирается ввиде электроэнергии – на зажимах генератора, установленного на двигателе, а также в тепловую энергию, которая в свою очередь отбирается ввиде горячей воды - через систему теплообменников. Данная конструкция позволяет достигнуть коэффициента полезного действия системы на уровне близко 90%. Учитывая ограниченные ресурсы сырья для производства энергии, а также их постоянно увеличивающиеся цены, эффективное использование топлив представляет собой одно из самых существенных направлений развития современной энергетики.  Именно поэтому всякие когенерационные решения встречаются с большой заинтересованностью, как полезная альтернатива для  раздельных (традиционных) методов производства электрического тока и тепла, где сумма потерей энергии, связанных с отдачей производственных оборудований и передачей, достигает даже 50%.

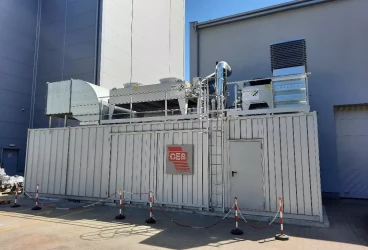

Спеша за нуждами Клиентов мы разработали авторские решения, разрешающие не только производить электрическую и тепловую энергию в сочетании , но также холод. Данную систему называем Тригенерацией. Расширяя систему о дополнительный модуль, предназначенный для производства четвёртого продукта – сжатого водяного пара, мы создали Полигенерацию.

Отвечая на потребности рынка, постоянно расширяем предложение в пределах мощности когенерационных оборудований. Самые небольшие среди них обладают электрической мощностью нескольких десятков киловатов, самы крупные – свыше 4 МВт в одном оборудовании. Конечно можно сочетать любое количество оборудований, умножая их мощность. Для получения более детальных данных по техническим параметрам оборудований просим связываться прямо с нашим торговым отделом.

Топливо

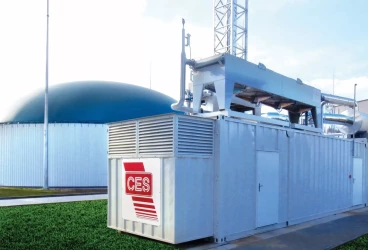

У нас свыше десятилетний опыт в энергетическом использовании специфического продукта – биогаза. Обладаем в предложении рядом оборудований биогазовой линии – начиная с анализаторов и газодувок по сероочистные установки, факелы, сушители, газгольдеры. Проектируемые нами установки прочны и безопасны. Реализуем комплексные задачи, связанные с энергетическим использованием биогаза, как для станций очистки сточных вод, биогазовых заводов, так и для складских дворов отходов. Наш комплексный подход значительно повышает безопасность инвестиции, что высоко оценило много наших Клиентов.

Промышленным заводам, больницам, спортивным и рекреационным центрам предлагаем производство электрического тока и тепла на базе природного горючего газа. Высокое качество данного топлива позволяет достигать высокого уровня коэффициента полезного действия процесса преобразования химической энергипи в электрическую. Чистое голубое топливо представляет собой ценную альтернативу для остальных ископаемых топлив.

У нас большой опыт в области применения систем CHP двухтопливных, т.е. использующих два вида топлив для одного когенерационного модуля. Решением, применяемым чаще других, является попеременная работа на биогазе или природном газе. Существует возможность смешивания газов и сжигания в агрегате смеси биогаза и природного газа.

Некоторые Клиенты располагают горючим газом, отличающимся по своему химическому составу от природного газа или биогаза. Это напрмер: коксовые газы, газы из перегонных заводов, синтез-газы. В данных случаях рекомендуем связаться с нашими инженерами, которые после анализа химического состава газа оценят возможность его применения в наших когенерационных модулях.

Коэффициент полезного действия и диспозиционность

Разрабатывая для Клиента проект системы с использованием процесса когенерации, особый упор делаем на экономное использование топлива. Поэтому в нашем предложении находятся когенерационные оборудования, характеризующиеся высоким электрическим коэффициентом полезного действия. Данный параметр прямо влияет на получаемую прибыль.

Очередным немаловажным свойством является диспозиционность когенерационного оборудования, что толкуется как количество рабочих часов в течение года. Она прямо зависит от количества необходимых техосмотров, продолжительности их выполнения, но в основном от стабильности работы системы. Самое существенное значение имеет здесь применение надёжных когенерационных оборудований.

Комплектные решения

Комплектная когенерационная система, которую обычно поставляем, состоит не только из самого когенерационного модуля, расположенного в контейнере или звукозащитном корпусе, но также из оснастки рядом оборудований и установок, необходимых для правильной и безопасной работы агрегата. Самые существенные среди них – это:

- установка аварийного охлаждения с вентиляторным радиатором, задачей которой является аварийный отбор тепла из охлаждения агрегата

- система охлаждения топливно-воздушной смеси, отбирающая и теряющая тепло, возникающее в результате компрессии топливно-воздушной смеси

- отбор технологического тепла агрегата – система теплообменников вместе с необходмой обсадкой трубами, арматурой, циркуляционными насосами и системой автоматического управления, задачей которой является отбор тепловой энергии из охлаждения агрегата (смазочного масла, охлаждения смеси, блока двигателя), а также выхлопных газов и передача этой энергии в систему обогреваемой воды

- вентиляция агрегата, обеспечивающая подведение нужного количества воздуха (вентилятор, термодетектор, акустические демпферы воздуха) для процесса сжигания, а также отбор тепла, эмитируемого агрегатом путём излучения

-  дымоотвод для вытяжки выхлопных газов вместе с демпфером

- линия питания газом – система обеспечений и регуляции давления газа / биогаза (предохранительный клапан, набор электромагнитных клапанов с манометрическим реле, регулятор нулевого давления)

- система активного газообнаружения GAZEX

- маслоустановка – установка, доводящая в агрегат нужное количество масла (маслонасос, управление маслонасосом) вместе с резервуаром на свежее масло

- шкаф контроля параметров двигателя агрегата

- шкаф контроля и синхронизации сотрудничества с сетей, работы генератора, вспомогательных приводов

- энергетический шкаф с выключателем генератора.



Управление и визуализация

Наши когенерационные и полигенерационные системы оснащены самыми современными решениями в области управления, связи и визуализации технологического процесса. Коллектив наших автоматиков после согласования с Клиентом параметров работы системы подбирает оптимальное технологическое решение – способ связи, вид и количество контроллеров, соединения, сигналы. В результате создаётся предназначенная для данного размещения система управления работой когенерационного модуля, сопутствующих ему оборудований, а часто также избранных элементов технологической системы, принадлежащей к Клиенту (тепловых пунктов, клапанов, котлов и т.п.), с которыми должно сотрудничать поставленное нами оборудование. Понятная и легкая в обслуживании визуализация в системе SCADA облегчает обслуживание всей технологической линии.
