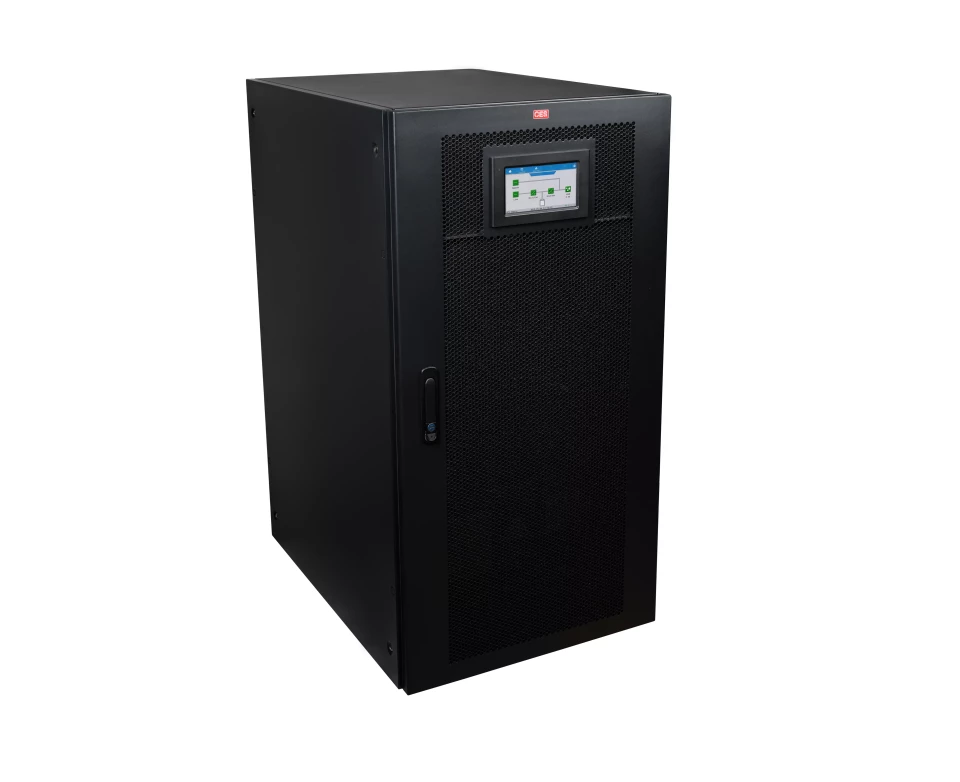

Zasilacz modułowy UPS XMOD to nowoczesny zasilacz stworzony w technologii true on-line. Kompaktowa, modułowa konstrukcja ma możliwość wymiany modułów podczas pracy, co upraszcza konserwację.
12 398 74 01Główne cechy
- Technologia True On-line, podwójna konwersja
- Wysoka sprawność; do 96% w trybie on-line, 99% sprawności w trybie ECO
- Cyfrowe sterowanie DSP
- Funkcja EPO, dostępny styk NC oraz NO

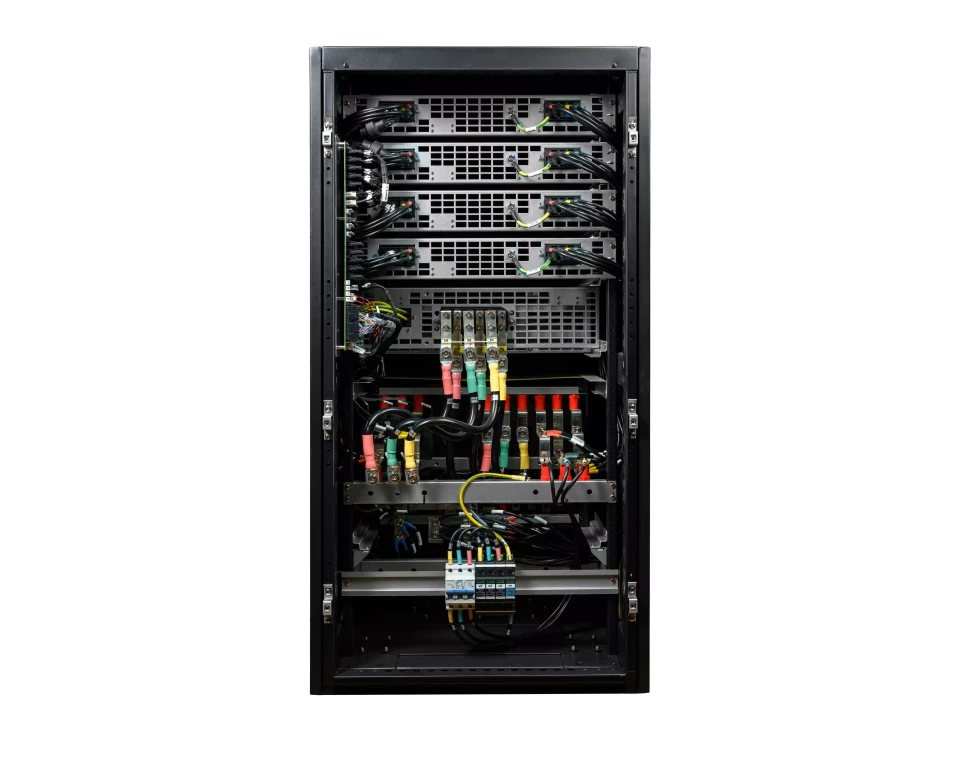

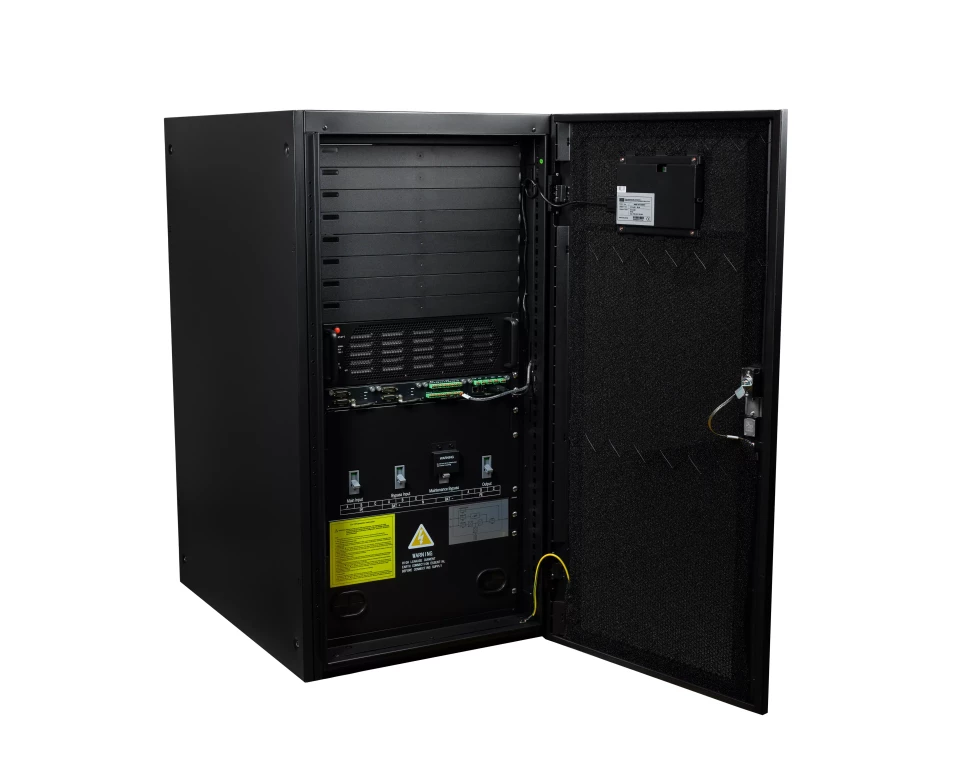

- Niewielkie rozmiary, modułowa konstrukcja z możliwością wymiany podczas pracy, upraszczająca konserwację
- Dwa wejścia zasilania, dostępny niezależny moduł by-passu
- Współczynnik mocy na wyjściu cosϕ 1,0
Charakterystyka
- Wejściowy współczynnik mocy ≥ 0,99
- Szeroki zakres napięcia wejściowego
- Elastyczne ustawienia parametrów ładowarki i konfiguracji baterii, do wyboru liczba baterii 30~46 szt. ze zmianą co 2 szt.
- Kompatybilny z akumulatorami kwasowo-ołowiowym i akumulatorami litowym
- Funkcja Cold Start z baterii i automatycznego restartu z zasilaniem sieciowym
- Programowalny czas opóźnienia uruchomienia po przywróceniu zasilania sieciowego
- Obroty wentylatorów zmieniają się wraz z temperaturą oraz poziomem obciążenia, redukując hałas i wydłużając swoją żywotność
- Doskonała funkcja ochrony sprzętu i oprogramowania; funkcja autodiagnostyki oraz rozbudowany dziennik zdarzeń
- Funkcja hibernacji poprawiająca wydajność systemu przy niewielkich obciążeniach i wydłużająca żywotność zasilacza UPS
- 7-calowy ekran dotykowy LCD, przyjazny interfejs
- Komunikacja: RS485, CAN, NET, styki bezpotencjałowe, interfejsy komunikacyjne SNMP, Wi-Fi i GPRS
- Inteligentne zarządzanie bateriami, autodiagnostyka baterii, co znacznie wydłuża ich żywotność
Warunki gwarancji
Specyfikacja techniczna
UPS CES XMOD 100
UPS CES XMOD 200
Parametry modelu
Model:
UPS CES XMOD 100
Moc czynna [W]:
100000
Moc pozorna [VA]:
100000
Wejście
Napięcie:
380/400/415 V 3-fazowe
Częstotliwość [Hz]:
40-70
Współczynnik mocy:
≥ 0.99
Zniekształcenie napięcia (THDi):
≤3%
Zakres napięcia linii bypassu:
-60% - +25% programowalne
Wyjście
Współczynnik mocy:
1
Napięcie:
380/400/415
Stabilność napięcia:
+/- 1%
Zniekształcenie napięcia THDv:
≤1% dla obciążenia liniowego
≤4% dla obciążenia nieliniowego
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
Zsynchronizowana z napięciem zasilającym w trybie online; 50/60 Hz
Tolerancja częstotliwości:
+/- 0.1
Czas przełączenia [ms]:
0
Przeciążalność:
105-110% przez 60 min; 110-125% przez 10 min; 125-150% przez 1 min; >150% przez 0.2 s
System
Wyświetlacz:
LCD
Komunikacja
Standardowo:
RS485, CAN, NET (z funkcją SNMP), styki bezpotencjałowe, EPO, port pracy równoległej, port LBS
Opcjonalnie:
Wi-Fi, GPRS, czujniki temperatury baterii, alarmy EMD oraz SMS
Pozostałe
Sprawność:
Do 96% w trybie On-line, do 99% w trybie ECO
Zabezpieczenia:
Przeciwzwarciowe, przeciążeniowe, przed przegrzaniem, niskim naładowaniem baterii, podnapięciowe, przepięciowe, przed awarią wentylatorów
Normy / Certyfikaty:
Bezpieczeństwo: IEC 62040-1, GB7260.1-2008, GB7260.4-2008; EMC: IEC 62040-2, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT)
Temperatura pracy [ºC]:
0-40
Wilgotność:
0-95% (bez kondensacji)
Poziom hałasu:
≤65 dB (1 m)
Kolor:
Czarny
Wymiary (szer. x gł. x wys.) [mm]:
600x850x1200 pełnej szafy
Waga netto [Kg]:
180; 1 moduł: 20.26
Parametry modelu
Model:
UPS CES XMOD 200
Moc czynna [W]:
200000
Moc pozorna [VA]:
200000
Wejście
Napięcie:
380/400/415 V 3-fazowe
Częstotliwość [Hz]:
40-70
Współczynnik mocy:
≥ 0.99
Zniekształcenie napięcia (THDi):
≤3%
Zakres napięcia linii bypassu:
-60% - +25% programowalne
Wyjście
Współczynnik mocy:
1
Napięcie:
380/400/415
Stabilność napięcia:
+/- 1%
Zniekształcenie napięcia THDv:
≤1% dla obciążenia liniowego
≤4% dla obciążenia nieliniowego
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
Zsynchronizowana z napięciem zasilającym w trybie online; 50/60 Hz
Tolerancja częstotliwości:
+/- 0.1
Czas przełączenia [ms]:
0
Przeciążalność:
105-110% przez 60 min; 110-125% przez 10 min; 125-150% przez 1 min; >150% przez 0.2 s
System
Wyświetlacz:
LCD
Komunikacja
Standardowo:
RS485, CAN, NET (z funkcją SNMP), styki bezpotencjałowe, EPO, port pracy równoległej, port LBS
Opcjonalnie:
Wi-Fi, GPRS, czujniki temperatury baterii, alarmy EMD oraz SMS
Pozostałe
Sprawność:
Do 96% w trybie On-line, do 99% w trybie ECO
Zabezpieczenia:
Przeciwzwarciowe, przeciążeniowe, przed przegrzaniem, niskim naładowaniem baterii, podnapięciowe, przepięciowe, przed awarią wentylatorów
Normy / Certyfikaty:
Bezpieczeństwo: IEC 62040-1, GB7260.1-2008, GB7260.4-2008; EMC: IEC 62040-2, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT)
Temperatura pracy [ºC]:
0-40
Wilgotność:
0-95% (bez kondensacji)
Poziom hałasu:
≤65 dB (1 m)
Kolor:
Czarny
Wymiary (szer. x gł. x wys.) [mm]:
600x850x2000 pełnej szafy
Waga netto [Kg]:
280, waga 1 modułu: 20.26
