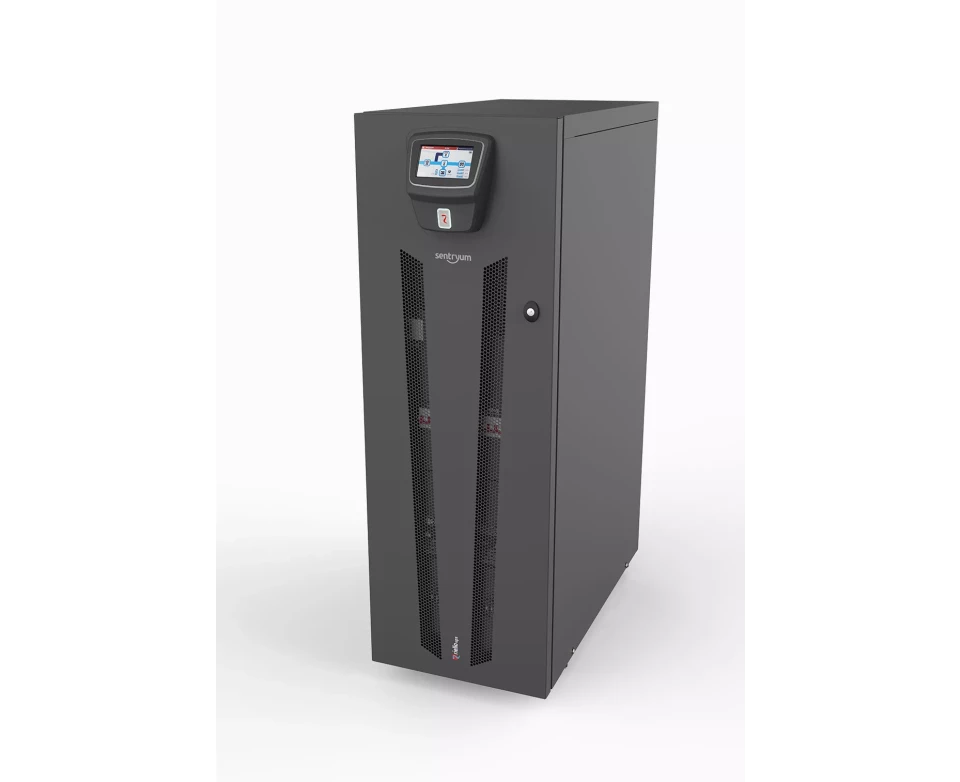

UPS Sentryum 3-fazowy 10kVA-40kVA
12 398 74 01Główne cechy
- Wysoka sprawność, do 99% w trybie Smart Active
- Niewielkie zniekształcenie prądu wejściowego THDI≤3
- Współczynnik mocy wejściowej 0.99
- Filtrowanie i korekta współczynnika mocy w sieci zasilającej
- Funkcja opóźnionego rozruchu
- Funkcja Power walk-in, umożliwiająca powolny rozruch falownika
Charakterystyka
Zadaniem zasilacza UPS jest zapewnienie idealnego napięcia zasilania dla podłączonych do niego urządzeń, niezależnie od tego, czy jest obecne zasilanie sieciowe, czy nie. Po podłączeniu i zasileniu UPS wytwarza sinusoidalnie zmienne napięcie o stabilnej amplitudzie i częstotliwości, niezależnie od wszelkich zmian i/lub wahań występujących w sieci elektrycznej. Podczas gdy UPS otrzymuje energię z sieci zasilającej, procesor DSP zapewnia, że podłączone akumulatory pozostają naładowane. Procesor DSP monitoruje również amplitudę i częstotliwość napięcia sieciowego, amplitudę i częstotliwość napięcia generowanego przez falownik, zastosowane obciążenie, temperaturę wewnętrzną oraz stan podłączonych baterii.
Trzy wersje zasilacza Sentryum
Riello prezentuje UPS-a Sentryum w trzech odsłonach: Compact, Active, Xtend. Wprowadzenie trzech wersji urządzenia pozwala jeszcze lepiej dopasować zasilacz awaryjny do potrzeb konkretnego środowiska pracy. Zasilacz Compact poprzez kompaktową budowę ma możliwość pracy w bardzo małej przestrzeni. Jego powierzchnia montażowa to tylko 0.2 m². Wersja Active pozwalana na szeroki wybór zapotrzebowania na moc oraz czasu podtrzymania, a także jednego lub dwóch poziomów ładowania baterii. Największe możliwości wyboru mocy oraz czasu podtrzymania, a przy tym zwartą, kompaktową zabudowę, możliwość zmiany stopnia ochrony obudowy oraz wbudowania transformatora separacyjnego ma Xtend.
W zasilaczu trójfazowym Riello Sentryum najważniejsze aspekty to: sprawność, bezawaryjność, elastyczność oraz kompaktowość.
Poziom sprawności w zasilaczu Sentryum
UPS Sentryum osiąga sprawność na poziomie 96.6% w trybie on-line, a trybie Smart Active osiąga 99% sprawności. Należy dodać, że tak wysoką sprawność UPS ten uzyskuje przy jednoczesnym zmniejszeniu powierzchni montażowej i ograniczeniu komponentów, składa się on bowiem z modułów, przez co uzyskano zmniejszenie przestrzeni miedzy poszczególnymi elementami. Wysoka sprawność osiągnięta jest przez zastosowanie trójpoziomowych obwodów inwertera i sterowanie rezonansowe.
Wysoka moc w zasilaczu 3-fazowym Sentryum
Zastosowanie sterowania cyfrowego pozwala na przekazanie do 270% prądu falownika przez 200 ms oraz 150% przez 300 ms.
Tryby pracy
- On-line
- Eco
- Smart Active
- Standby of
Inteligentne zarządzanie bateriami
UPS Sentryum ma szereg funkcji, które pozwalają optymalizować pracę baterii, wydłużając ich wydajność i żywotność oraz czyniąc je niezawodnymi w sytuacjach awaryjnych.
- kompensacja napięcia ładowania
- automatyczne testowanie stanu akumulatorów
- ochrona przed głębokim rozładowaniem
- szeroki zakres napięcia pracy prostownika
3 metody ładowania baterii: jednopoziomowe dla VRLA AGM, dwupoziomowe oraz cykliczne
Komunikacja Sentryum
Zasilacz UPS jest wyposażony w kolorowy wyświetlacz dotykowy o przekątnej 5'', który umożliwia m.in:
- wyświetlanie stanu systemu
- włączanie/wyłączanie systemu, aktywacja testu baterii i wykonywanie poleceń obsługi by-passu
- konfigurowanie systemu, poziomów dostępu i usług sieciowych.
Na stronie głównej wyświetlany jest schemat synoptyczny ogólnego stanu pracy systemu. Za pomocą ikon można wchodzić w interakcje z systemem i uzyskiwać dostęp do dalszych informacji. Wyświetlacz umożliwia wybór komunikacji w języku polskim. Z jego poziomu wybiera się tryb pracy, ustawia napięcie, częstotliwość, konfiguruje baterie, programuje automatyczny test baterii.
Panel zdalnego sterowania
Panel zdalny umożliwia zdalne monitorowanie zasilacza UPS i udostępnia w czasie rzeczywistym szczegółowe podsumowanie stanu urządzenia. Urządzenie zapewnia operatorowi możliwość monitorowania wartości elektrycznych zasilania sieciowego, wyjść, baterii itp. oraz lokalizowania wszelkich stanów alarmowych.
Karta pracy równoległej
Wszystkie zasilacze UPS Sentryum można łączyć równolegle z innymi jednostkami tej samej wielkości za pomocą opcjonalnej karty pracy równoległej, którą należy umieścić w przeznaczonym do tego celu gnieździe. Możliwe jest podłączenie maksymalnie 8 jednostek trójfazowych.
Opcjonalne karty rozszerzeń
Zasilacz UPS jest wyposażony w dwa gniazda rozszerzeń dla dodatkowych kart rozszerzeń komunikacji lub wejść/wyjść, które umożliwiają komunikację urządzenia z wykorzystaniem głównych standardów komunikacyjnych, np.:
- Drugi port RS232
- Powielacz szeregowy
- Agent sieci Ethernet z protokołem TCP-IP, HTTP i SNMP
- Port RS232 + RS485 z protokołem JBUS/MODBUS
- Dodatkowe wejścia cyfrowe
- Dodatkowe styki beznapięciowe wyjść
Transformator izolacyjny wewnętrzny oraz superkondensatory w opcji dla Xtend
Zasilacz awaryjny Sentryum Xtend można zamówić w wersji opcjonalnej OT, gdzie zamiast baterii wewnetrzych będzie ona miał zabudowany transformator separacyjny podłączony do zacisków wyjściowych zasilacza UPS Xtend, może być on także wyposażony opcjonalnie w superkondensatory zamiast konwencjonalnych baterii jako zasilanie awaryjne.
Pozostałe dodatkowe opcje w zasilaczu Xtend
Filtr przeciwpyłowy bez zmniejszenia mocy dla środowisk przemysłowych
W zasilaczach UPS serii XTEND - XTD dostępne są specjalne drzwiczki do instalacji w miejscu instalacji jako zestaw ze specjalną filtracją przeciwpyłową. Zestaw ten jest przeznaczony dla zasilaczy UPS znajdujących się w środowisku o dużym zapyleniu. Dodanie filtra, przy prawidłowym przeprowadzeniu prac konserwacyjnych, nie zmniejsza wydajności zasilacza UPS (brak spadku mocy).
Wersja IP 30 dla zwiększenia ochrony UPSa
Opcja ta, dostępna na życzenie przed zakupem zasilacza UPS, zapewnia stopień ochrony do IP30.
Wersja z opcjonalnym dachem
W wersji tej zasilacz wyposażony jest w dach, który chroni go przed pionowo spadającymi kroplami wody.
Warunki gwarancji
Specyfikacja techniczna
UPS S3T CPT-ACT-XTD 10
UPS S3T CPT-ACT-XTD 15
UPS S3T CPT-ACT-XTD 20
UPS S3T CPT-ACT-XTD 30
UPS S3T CPT-ACT-XTD 40
Parametry modelu
Wejście
By-pass
Wyjście
Pozostałe
Parametry modelu
Wejście
By-pass
Wyjście
Pozostałe
Parametry modelu
Wejście
By-pass
Wyjście
Pozostałe
Parametry modelu
Wejście
By-pass
Wyjście
Pozostałe
Parametry modelu
Wejście
By-pass
Wyjście
Pozostałe
