Zasilacz UPS Sentinel Dual SDU 4-10kVA
Karta katalogowa
Zasilacz awaryjnych UPS true on-line SENTINEL Dual SDU 1-fazowy to zasilacz UPS nowej generacji, dostępny w wersji Tower lub Rack. UPS ten posiada obrotowy panel, który można dostosować w zależności od tego, czy zasilacz pracuje w wersji Tower czy Rack. Sentinel Dual to UPS nowocześniejszy, bardziej niezawodny, o większej sprawności. Wszystkie zasilacze UPS Sentinel Dual SDU pracują w trybie true on-line i są wykonane w technologii podwójnej konwersji ON LINE (VFI).
12 398 74 01Główne cechy
- Współczynnik mocy 1 kW = kVA (od modelu SDU 5000)
- Praca równoległa do 3 jednostek
- Uproszczona instalacja
- Możliwość wyboru trybu pracy
- Wysoka jakość napięcia wyjściowego: wysoka przeciążalność falownika (do 150%), korekcja współczynnika mocy, filtrowane, niezawodne napięcie - technologia podwójnej konwersji VFI zgodna z normą EN62040-3
- Wysoka niezawodność baterii
Charakterystyka
Dostępne tryby pracy w zasilaczu awaryjnym Sentinel Dual
- Tryb ON LINE - sprawność UPS-a na poziomie ponad 95%
- W trybie ECO MODE można zwiększyć sprawność do poziomu ponad 98%, umożliwia on też wybór trybu LINE INTERACTIVE (VI) dla odbiorników o mniejszym znaczeniu
- SMART ACTIVE - w tym trybie UPS automatycznie wybiera tryb pracy VFI lub VI, bazując na jakości zasilania sieciowego
- Tryb STANDBY OF - ten tryb pozwala na zaprogramowanie zasilacza UPS tak, aby działał on tylko w przypadku awarii zasilania awaryjnego.
Wybór trybu pracy w zasilaczu Sentinel Dual może być dokonany zdalnie - za pomocą oprogramowania lub z poziomu wyświetlacza.
Sentinel Dual – zastosowanie
UPS Sentinel Dual SDU to najlepsze rozwiązanie do zasilania aplikacji o znaczeniu krytycznym oraz urządzeń elektromedycznych wymagających maksymalnej niezawodności zasilania.
Zasilacz ten daje możliwość ograniczenia zużycia energii poprzez korzystanie z trybów ECO i SMART ACTIVE. Posiada też gniazda EnergyShare do ustalania priorytetowych odbiorów.
Warunki gwarancji
Specyfikacja techniczna
UPS SDU 4000
UPS SDU 5000/ 5000 PDIST
UPS SDU 6000/ 6000 PDIST/ 6000 ER
UPS SDU 8000/ 8000 TM
UPS SDU 10000/ 10000 DI/ 10000 DI ER/ 10000 TM
Parametry modelu
Model:
UPS SDU 4000
Moc czynna [W]:
4000
Moc pozorna [VA]:
4000
Wejście
Podwójne wejście:
nie
Napięcie:
220/230/240 V
Tolerancja napięcia:
230 V +/-20%
Minimalne napięcie:
184 V
Częstotliwość [Hz]:
50/60 +/-5
Współczynnik mocy:
>0,98
Zniekształcenie napięcia (THDi):
≤ 5%
By-pass
Tolerancja napięcia fazowego:
180/264 V (do wyboru w trybie ECO lub SMART ACTIVE)
Tolerancja częstotliwości:
+/-5% (programowalna)
Wyjście
Napięcie:
208/220/230/240 V (ustawialne)
Zniekształcenie napięcia THDv:
<1% przy obciążeniu liniowym; <3% przy obciążeniu nieliniowym
Zmienność statyczna:
1.5%
Współczynnik szczytu:
3:1
Dynamiczna zmienność:
≤5% w 20 ms.
Kształt napięcia:
Sinusoidalny
Częstotliwość [Hz]:
50/60 programowalna
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 95% w trybie ON LINE, do 98% w trybie ECO
Baterie:
VRLA AGM bezobsługowe, czas ładowania 4-6 godzin.
Komunikacja:
USB/ RS232/ gniazdo pod interfejs/ REPO+gniazdo wejściowe
Zabezpieczenia:
Przeciązeniowe, przeciwzwarciowe, przeciwprzepięciowe, zbyt niskiego/zbyt wysokiego napięcia, temperatury, zbytniego rozładowania baterii
Stopień ochrony:
IP 20
Temperatura pracy [ºC]:
0ºC-40ºC
Wilgotność:
5-95% bez kondensacji
Kolor:
Czarny, RAL 9005
Wymiary (szer. x gł. x wys.) [mm]:
131x640x448 Tower, 19"x640x3U Rack
Waga netto [Kg]:
38
Waga brutto [Kg]:
43
Parametry modelu
Model:
UPS SDU 5000/ 5000 PDIST
Moc czynna [W]:
5000
Moc pozorna [VA]:
5000
Wejście
Podwójne wejście:
nie
Napięcie:
220/230/240 V
Tolerancja napięcia:
230 V +/-20%
Minimalne napięcie:
184 V
Częstotliwość [Hz]:
50/60 +/-5
Współczynnik mocy:
>0,98
Zniekształcenie napięcia (THDi):
≤ 5%
By-pass
Tolerancja napięcia fazowego:
180/264 V (do wyboru w trybie ECO lub SMART ACTIVE)
Tolerancja częstotliwości:
+/-5% (programowalna)
Wyjście
Napięcie:
208/220/230/240 V (ustawialne)
Zniekształcenie napięcia THDv:
<1% przy obciążeniu liniowym: <3% przy obciążeniu nieliniowym
Zmienność statyczna:
1.5%
Współczynnik szczytu:
3:1
Dynamiczna zmienność:
≤5% w 20 ms.
Kształt napięcia:
Sinusoidalny
Częstotliwość [Hz]:
50/60 programowalna
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 95% w trybie ON LINE, do 98% w trybie ECO
Baterie:
VRLA AGM bezobsługowe, czas ładowania 4-6 godzin.
Komunikacja:
USB/ RS232/ gniazdo pod interfejs/ REPO+gniazdo wejściowe
Zabezpieczenia:
Przeciązeniowe, przeciwzwarciowe, przeciwprzepięciowe, zbyt niskiego/zbyt wysokiego napięcia, temperatury, zbytniego rozładowania baterii
Stopień ochrony:
IP 20
Temperatura pracy [ºC]:
0ºC-40ºC
Wilgotność:
5-95% bez kondensacji
Kolor:
Czarny, RAL 9005
Wymiary (szer. x gł. x wys.) [mm]:
131x640x448 Tower, 19"x640x3U Rack
Waga netto [Kg]:
45
Waga brutto [Kg]:
53
Parametry modelu
Model:
UPS SDU 6000/ 6000 PDIST/ 6000 ER
Moc czynna [W]:
6000
Moc pozorna [VA]:
6000
Wejście
Podwójne wejście:
nie
Napięcie:
220/230/240 V
Tolerancja napięcia:
230 V +/-20%
Minimalne napięcie:
184 V
Częstotliwość [Hz]:
50/60 +/-5
Współczynnik mocy:
>0,98
Zniekształcenie napięcia (THDi):
≤ 5%
By-pass
Tolerancja napięcia fazowego:
180/264 V (do wyboru w trybie ECO lub SMART ACTIVE)
Tolerancja częstotliwości:
+/-5% (programowalna)
Wyjście
Napięcie:
208/220/230/240 V (ustawialne)
Zniekształcenie napięcia THDv:
<1% przy obciążeniu liniowym: <3% przy obciążeniu nieliniowym
Zmienność statyczna:
1.5%
Współczynnik szczytu:
3:1
Dynamiczna zmienność:
≤5% w 20 ms.
Kształt napięcia:
Sinusoidalny
Częstotliwość [Hz]:
50/60 programowalna
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 95% w trybie ON LINE, do 98% w trybie ECO
Baterie:
VRLA AGM bezobsługowe, czas ładowania 4-6 godzin.
Komunikacja:
USB/ RS232/ gniazdo pod interfejs/ REPO+gniazdo wejściowe
Zabezpieczenia:
Przeciązeniowe, przeciwzwarciowe, przeciwprzepięciowe, zbyt niskiego/zbyt wysokiego napięcia, temperatury, zbytniego rozładowania baterii
Stopień ochrony:
IP 20
Temperatura pracy [ºC]:
0ºC-40ºC
Wilgotność:
5-95% bez kondensacji
Kolor:
Czarny, RAL 9005
Wymiary (szer. x gł. x wys.) [mm]:
131x640x448 Tower, 19"x640x3U Rack
Waga netto [Kg]:
46
Waga brutto [Kg]:
54
Parametry modelu
Model:
UPS SDU 8000/ 8000 TM
Moc czynna [W]:
8000
Moc pozorna [VA]:
8000
Wejście
Podwójne wejście:
nie
Napięcie:
220/230/240 V + 380/400/415 dla SDU 8000 TM
Tolerancja napięcia:
230 V +/-20% oraz 400 V +/-20% dla SDU 8000 TM
Minimalne napięcie:
184 V + 318 V/ 184 V dla SDU 8000 TM
Częstotliwość [Hz]:
50/60 +/-5
Współczynnik mocy:
>0,98
Zniekształcenie napięcia (THDi):
≤ 5%
By-pass
Tolerancja napięcia fazowego:
180/264 V (do wyboru w trybie ECO lub SMART ACTIVE)
Tolerancja częstotliwości:
+/-5% (programowalna)
Wyjście
Napięcie:
208/220/230/240 V (ustawialne)
Zniekształcenie napięcia THDv:
<1% przy obciążeniu liniowym; <3% przy obciążeniu nieliniowym
Zmienność statyczna:
1.5%
Współczynnik szczytu:
3:1
Dynamiczna zmienność:
≤5% w 20 ms.
Kształt napięcia:
Sinusoidalny
Częstotliwość [Hz]:
50/60 programowalna
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 95% w trybie ON LINE, do 98% w trybie ECO
Baterie:
VRLA AGM bezobsługowe, czas ładowania 4-6 godzin.
Komunikacja:
USB/ RS232/ gniazdo pod interfejs/ REPO+gniazdo wejściowe
Zabezpieczenia:
Przeciązeniowe, przeciwzwarciowe, przeciwprzepięciowe, zbyt niskiego/zbyt wysokiego napięcia, temperatury, zbytniego rozładowania baterii
Stopień ochrony:
IP 20
Temperatura pracy [ºC]:
0ºC-40ºC
Wilgotność:
5-95% bez kondensacji
Kolor:
Czarny, RAL 9005
Wymiary (szer. x gł. x wys.) [mm]:
2x(131x640x4480 Tower; 2x(19"x640x3U) Rack
Waga netto [Kg]:
19+53
Waga brutto [Kg]:
83
Parametry modelu
Model:
UPS SDU 10000/ 10000 DI/ 10000 DI ER/ 10000 TM
Moc czynna [W]:
10000
Moc pozorna [VA]:
10000
Wejście
Podwójne wejście:
nie; tak dla SDU 10000 DI i DI ER
Napięcie:
220/230/240 V o+ 380/400/415 dla SDU 10000 TM
Tolerancja napięcia:
230 V +/-20% oraz 400 V +/-20% dla SDU 10000 TM
Minimalne napięcie:
184 V + 318 V/ 184 V dla SDU 10000 TM
Częstotliwość [Hz]:
50/60 +/-5
Współczynnik mocy:
>0,98
Zniekształcenie napięcia (THDi):
≤ 5%
By-pass
Tolerancja napięcia fazowego:
180/264 V (do wyboru w trybie ECO lub SMART ACTIVE)
Tolerancja częstotliwości:
+/-5% (programowalna)
Wyjście
Napięcie:
208/220/230/240 V (ustawialne)
Zniekształcenie napięcia THDv:
<1% przy obciążeniu liniowym; <3% przy obciążeniu nieliniowym
Zmienność statyczna:
1.5%
Współczynnik szczytu:
3:1
Dynamiczna zmienność:
≤5% w 20 ms.
Kształt napięcia:
Sinusoidalny
Częstotliwość [Hz]:
50/60 programowalna
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 95% w trybie ON LINE, do 98% w trybie ECO
Baterie:
VRLA AGM bezobsługowe, czas ładowania 4-6 godzin.
Komunikacja:
USB/ RS232/ gniazdo pod interfejs/ REPO+gniazdo wejściowe
Zabezpieczenia:
Przeciązeniowe, przeciwzwarciowe, przeciwprzepięciowe, zbyt niskiego/zbyt wysokiego napięcia, temperatury, zbytniego rozładowania baterii
Stopień ochrony:
IP 20
Temperatura pracy [ºC]:
0ºC-40ºC
Wilgotność:
5-95% bez kondensacji
Kolor:
Czarny, RAL 9005
Wymiary (szer. x gł. x wys.) [mm]:
2x(131x640x4480 Tower; 2x(19"x640x3U) Rack; ER wersja (131x640x448) Tower - (19"x640x3U) Rack
Waga netto [Kg]:
20+62; 21 - SDU 10000 DI ER
Waga brutto [Kg]:
93; 25 - SDU 10000 DI ER
Dokumenty i wideo
Akcesoria i powiązane produkty
Karta NetMan 204 Plus
Karta NetMan 204 Plus pozwala na zarządzanie UPS-em bezpośrednio połączonym poprzez LAN 10/100 Mb z…
więcej
Karta MultiCOM 302
MultiCom 302 pozwala na monitorowanie UPS-a za pomocą protokołu Modbus/JBUS poprzez łącze RS232 l…
więcej
Karta MultiCOM 352
Karta MultiCOM 352 umożliwia przyłączenie dwóch urządzeń do jednego portu szeregowego zasilacza UPS…
więcej

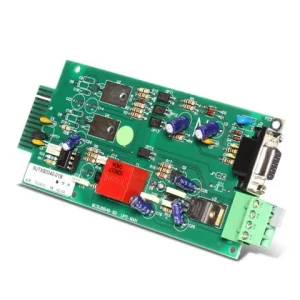

Karta MultiCOM 372
Karta MultiCOM 372 umożliwia uzupełnienie dodatkowego portu szeregowego RS232 do zasilacza UPS, aby…
więcej

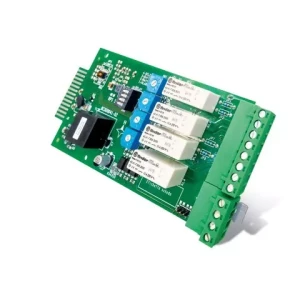

Karta MultiCOM 384
MultiCOM 384 zawiera zestaw styków przekaźnikowych do informowania o stanie i alarmach zasilacza UP…
więcej

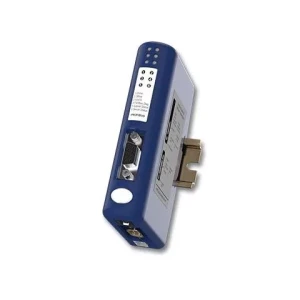

Karta MultiCOM 411
