Zasilacz UPS Multi Sentry MST 60 kVA - 200 kVA
Karta katalogowa
Multi Sentry MST oferuje zasilanie rezerwowe charakteryzujące się wykorzystaniem najnowszej technologii. To połączenie wysokiej sprawności przy zachowaniu zwartej konstrukcji. Głęboka tolerancja napięcia i częstotliwości zapewniają poprawną współpracę zasilacza UPS z agregatami prądotwórczymi, także tymi, które nie posiadają elektronicznego regulatora napięcia.
12 398 74 01Główne cechy
- Kompaktowa obudowa
- Elastyczność użytkowania
- Rozbudowane opcje komunikacji
- Nie zakłócają pracy odbiorników oraz sieci zasilającej
- Wysoka wydajność do 96,5%
Charakterystyka

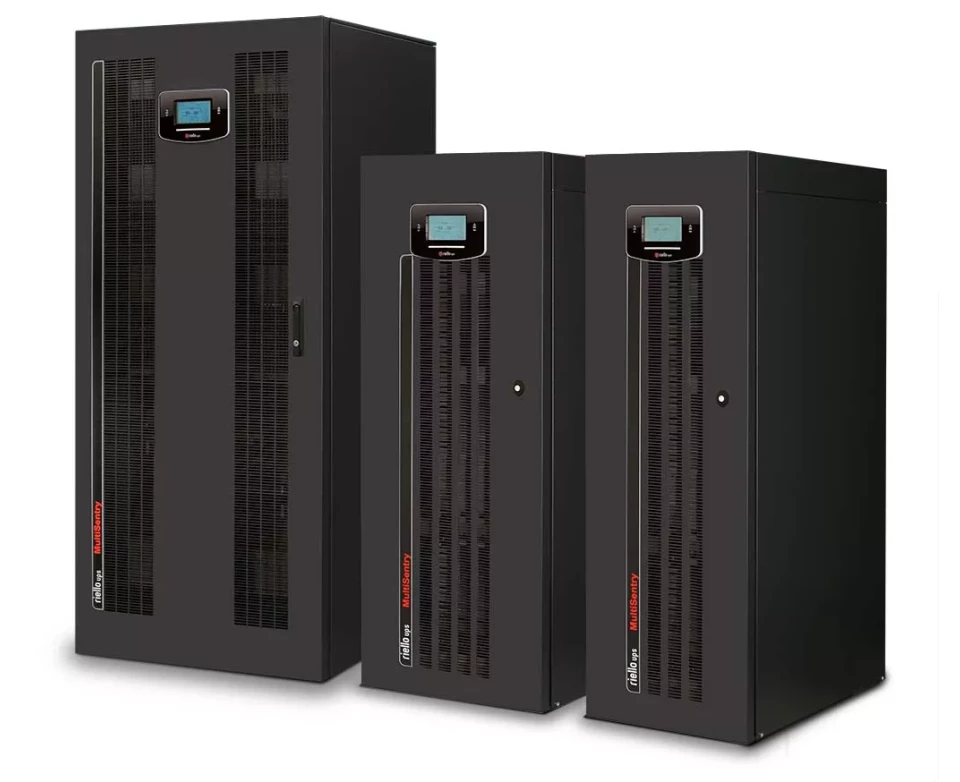

UPS 60 kVA - 200 kVA z serii Riello MST
Zasilacz UPS Multi Sentry posiada cyfrowy układ PFC w technologii IGBT, co gwarantuje bardzo niską zawartość wyższych harmonicznych. Sterowanie mikroprocesorowe DSP+µP układów wejściowych i wyjściowych zapewnia pracę zasilacza bezprzerwowego UPS zgodnie z najnowszymi wymogami ochrony środowiska i emisji zakłóceń EMC. Wysoki współczynnik mocy wyjściowej dostosowany jest do konstrukcji zasilaczy komputerów wyposażonych w układy korekcji współczynnika mocy. Wbudowany dotykowy panel graficzny z cyfrowym oscyloskopem umożliwia przyjazne i intuicyjne monitorowanie i zarządzanie systemem UPS. Zasilacz awaryjny UPS Multi Sentry posiada znak CE.
Zerowy wpływ UPS-a na źródło zasilania
Zasilacz Multi Sentry jest łatwy do instalacji, szczególnie w miejscach, gdzie mamy do czynienia z ograniczoną mocą lub problemy z kompatybilnością harmonicznych. Multi Sentry pełni też rolę filtra, chroniąc źródła zasilania: agregat prądotwórczy lub sieć.
System ochrony baterii w zasilaczu MULTI SENTRY 60 kVA - 200 kVA
System Multi Sentry Battery Care w UPS-ie ma za zadnie optymalizować wydajność akumulatorów. Służyć ma to wydłużeniu ich żywotność i gwarancji, że zasilacz UPS będzie w stanie zapewnić pełny czas podtrzymania, gdy zostanie załączony w sytuacji awaryjnej.
Multi Sentry jest przeznaczony do pracy z akumulatorami kwasowo-ołowiowymi VRLA AGM i GEL, oprócz Ni-Cd.
Funkcja Testu baterii w zasilaczu awaryjnym służy do wykrywania spadku wydajności i pomaga w przewidywaniu ewentualnych awarii baterii.
Zabezpieczenie przed głębokim rozładowaniem w UPS-ie zapobiega rozładowaniu akumulatorów w przypadku pracy UPS-a przez dłuższy czas przy niskim obciążeniu.
Szeroki zakres napięcia wejściowego prostownika pracującego w Multi Sentry
Elastyczność i uniwersalność zasilacza bezprzerwowego Multi Sentry
Dzięki zastosowaniu w zasilaczu UPS szerokiego zakresu funkcji, możliwości konfiguracji i dopasowania poprzez wybór opcji, urządzenie to z powodzeniem może być stosowane w wielu różnych aplikacjach. Świetnie zasilacz ten sprawdza się w pracy z agregatem prądotwórczym. Może być stosowany w pracy równoległej.
Zaawansowana komunikacja UPS-a
Multi Sentry został zaopatrzony w czytelny wyświetlacz graficzny na przednim panelu, który dostarcza użytkownikowi szeregu informacji na temat pracy zasilacza UPS w czasie rzeczywistym, takich jak: pomiary, status pracy, stany alarmów. Panel został zaprogramowany w 8 językach, co znacznie ułatwia użytkowanie.
- Programowanie sterujące i zarządzające PowerShield w języku polskim
- Porty komunikacyjne: RS232, USB oraz dwa RSB dla modeli Multi Sentry 160 kVA i 200 kVA
- Styki bezpotencjałowe AS400
Jako opcje: panele zdalnego monitoringu BASIC, LCD, adapter sieciowy (TCP/IP, HTTP, SNMP, FTP, TELNET, UDP, SMPT)
Specyfikacja techniczna
UPS MST 60
UPS MST 80
UPS MST 100
UPS MST 125

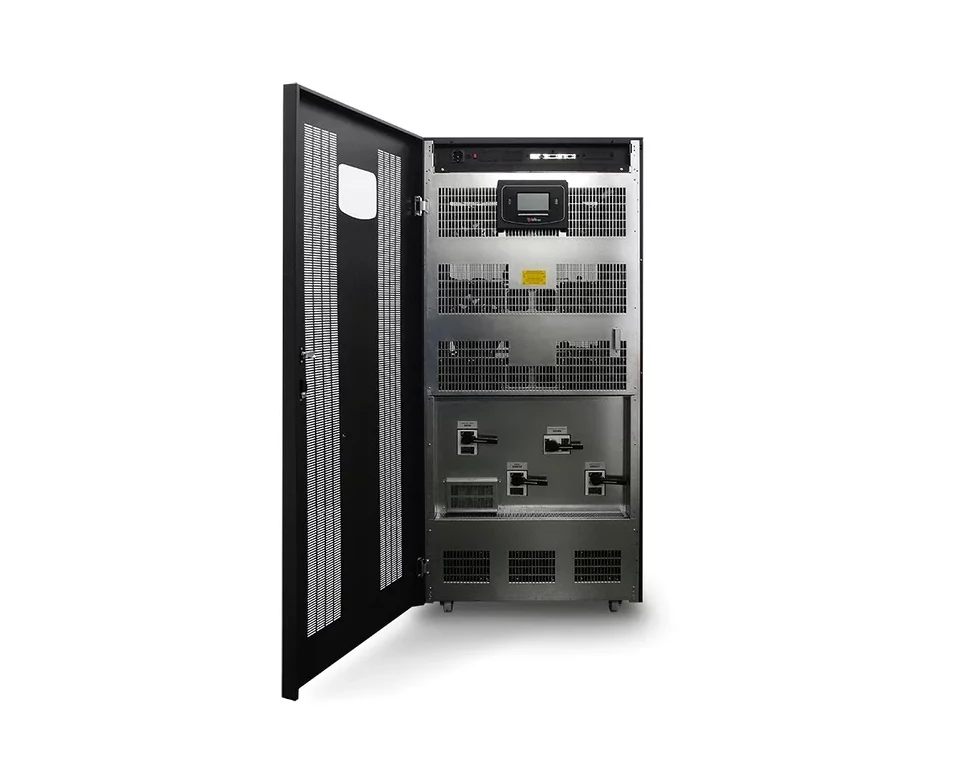

UPS MST 160
UPS MST 200
Parametry modelu
Model:
UPS MST60
Moc czynna [W]:
54
Moc pozorna [VA]:
60000
Wejście
Napięcie:
3x380/400/415 V
Częstotliwość [Hz]:
50/60
Tolerancja częstotliwości:
40-72 Hz
Współczynnik mocy:
≥ 0.99
Zniekształcenie napięcia (THDi):
3%
By-pass
Napęcie [V]:
3x380/400/415
Ilość faz:
3+N
Tolerancja napięcia (Ph-N) [V]:
180-264 (programowalne)
Częstotliwość:
50/60 Hz (wybieralana)
Tolerancja częstotliwości:
+/-5% (programowalna)
Przeciążalność by-passu:
125% przez 60 min; 150% przez 10 min
Wyjście
Współczynnik mocy:
0,9
Ilość faz:
3F+N
Napięcie:
3x380/400/415 V - programowalne
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-3%
Zniekształcenie napięcia THDv:
≤ 1% przy obciążeniu liniowym
≤ 3% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
50/60
Stabilność częstotliwości w trybie bateryjnym:
0.01%
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 99% w trybie Smart Active
Baterie:
VRLA AGM/GEL/NiCd/Li-ion/Flywheels/Superkondensator
Komunikacja:
USB/RS232, opcjonalnie 3 gniazda na karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC EMC 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Klasyfikacja według IEC 52040-3 (VFI)
Stopień ochrony:
IP20
Temperatura pracy [ºC]:
0-40
Wilgotność:
90% max. (bez kondensacji)
Wymiary (szer. x gł. x wys.) [mm]:
500x850x1600
Waga bez baterii [Kg]:
190
Parametry modelu
Model:
UPS MST 80
Moc czynna [W]:
72
Moc pozorna [VA]:
80000
Wejście
Napięcie:
3x380/400/415 V
Częstotliwość [Hz]:
50/60
Tolerancja częstotliwości:
40-72 Hz
Współczynnik mocy:
≥ 0.99
Zniekształcenie napięcia (THDi):
≤3%
By-pass
Napęcie [V]:
3x380/400/415
Ilość faz:
3+N
Tolerancja napięcia (Ph-N) [V]:
180-264 (programowalne)
Częstotliwość:
50/60 Hz (wybieralana)
Tolerancja częstotliwości:
+/-5% (programowalna)
Przeciążalność by-passu:
125% przez 60 min; 150% przez 10 min
Wyjście
Współczynnik mocy:
0,99
Ilość faz:
3F+N
Napięcie:
3x380/400/415 V - programowalne
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-3%
Zniekształcenie napięcia THDv:
≤ 1% przy obciążeniu liniowym
≤ 3% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
50/60
Stabilność częstotliwości w trybie bateryjnym:
0.01%
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 99% w trybie Smart Active
Baterie:
VRLA AGM/GEL/NiCd/Li-ion/Flywheels/Superkondensator
Komunikacja:
USB/RS232, opcjonalnie 3 gniazda na karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC EMC 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Klasyfikacja według IEC 52040-3 (VFI)
Stopień ochrony:
IP20
Temperatura pracy [ºC]:
0-40
Wilgotność:
90% max. (bez kondensacji)
Wymiary (szer. x gł. x wys.) [mm]:
500x850x1600
Waga bez baterii [Kg]:
200
Parametry modelu
Model:
UPS MST 100
Moc czynna [W]:
90000
Moc pozorna [VA]:
100000
Wejście
Napięcie:
3x380/400/415 V
Częstotliwość [Hz]:
50/60
Tolerancja częstotliwości:
40-72 Hz
Współczynnik mocy:
≥ 0.99
Zniekształcenie napięcia (THDi):
≤3%
By-pass
Napęcie [V]:
3x380/400/415
Ilość faz:
3+N
Tolerancja napięcia (Ph-N) [V]:
180-264 (programowalne)
Częstotliwość:
50/60 Hz (wybieralana)
Tolerancja częstotliwości:
+/-5% (programowalna)
Przeciążalność by-passu:
125% przez 60 min; 150% przez 10 min
Wyjście
Współczynnik mocy:
0,99
Ilość faz:
3F+N
Napięcie:
3x380/400/415 V - programowalne
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-3%
Zniekształcenie napięcia THDv:
≤ 1% przy obciążeniu liniowym
≤ 3% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
50/60
Stabilność częstotliwości w trybie bateryjnym:
0.01%
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 99% w trybie Smart Active
Baterie:
VRLA AGM/GEL/NiCd/Li-ion/Flywheels/Superkondensator
Komunikacja:
USB/RS232, opcjonalnie 3 gniazda na karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC EMC 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Klasyfikacja według IEC 52040-3 (VFI)
Stopień ochrony:
IP20
Temperatura pracy [ºC]:
0-40
Wilgotność:
90% max. (bez kondensacji)
Wymiary (szer. x gł. x wys.) [mm]:
500x850x1600
Waga bez baterii [Kg]:
220
Parametry modelu
Model:
UPS MST 125
Moc czynna [W]:
112500
Moc pozorna [VA]:
125000
Wejście
Napięcie:
3x380/400/415 V
Częstotliwość [Hz]:
50/60
Tolerancja częstotliwości:
40-72 Hz
Współczynnik mocy:
≥ 0.99
Zniekształcenie napięcia (THDi):
≤3%
By-pass
Napęcie [V]:
3x380/400/415
Ilość faz:
3+N
Tolerancja napięcia (Ph-N) [V]:
180-264 (programowalne)
Częstotliwość:
50/60 Hz (wybieralana)
Tolerancja częstotliwości:
+/-5% (programowalna)
Przeciążalność by-passu:
125% przez 60 min; 150% przez 10 min
Wyjście
Współczynnik mocy:
0,99
Ilość faz:
3F+N
Napięcie:
3x380/400/415 V - programowalne
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-3%
Zniekształcenie napięcia THDv:
≤ 1% przy obciążeniu liniowym
≤ 3% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
50/60
Stabilność częstotliwości w trybie bateryjnym:
0.01%
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 99% w trybie Smart Active
Baterie:
VRLA AGM/GEL/NiCd/Li-ion/Flywheels/Superkondensator
Komunikacja:
USB/RS232, opcjonalnie 3 gniazda na karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC EMC 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Klasyfikacja według IEC 52040-3 (VFI)
Stopień ochrony:
IP20
Temperatura pracy [ºC]:
0-40
Wilgotność:
90% max. (bez kondensacji)
Wymiary (szer. x gł. x wys.) [mm]:
650x840x1600
Waga bez baterii [Kg]:
250
Parametry modelu
Model:
UPS MST 160
Moc czynna [W]:
160
Moc pozorna [VA]:
160000
Wejście
Napięcie:
3x380/400/415 V
Częstotliwość [Hz]:
50/60
Tolerancja częstotliwości:
40-72 Hz
Współczynnik mocy:
≥ 0.99
Zniekształcenie napięcia (THDi):
≤2.5%
By-pass
Napęcie [V]:
3x380/400/415
Ilość faz:
3+N
Tolerancja napięcia (Ph-N) [V]:
180-264 (programowalne)
Częstotliwość:
50/60 Hz (wybieralana)
Tolerancja częstotliwości:
+/-5% (programowalna)
Przeciążalność by-passu:
125% przez 60 min; 150% przez 10 min
Wyjście
Współczynnik mocy:
0,99
Ilość faz:
3F+N
Napięcie:
3x380/400/415 V - programowalne
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-3%
Zniekształcenie napięcia THDv:
≤ 1% przy obciążeniu liniowym
≤ 3% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
50/60
Stabilność częstotliwości w trybie bateryjnym:
0.01%
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 99% w trybie Smart Active
Baterie:
VRLA AGM/GEL/NiCd/Li-ion/Flywheels/Superkondensator
Komunikacja:
USB/RS232, opcjonalnie 3 gniazda na karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC EMC 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Klasyfikacja według IEC 52040-3 (VFI)
Stopień ochrony:
IP20
Temperatura pracy [ºC]:
0-40
Wilgotność:
90% max. (bez kondensacji)
Wymiary (szer. x gł. x wys.) [mm]:
850x1050x1900
Waga bez baterii [Kg]:
450
Parametry modelu
Model:
UPS MST 200
Moc czynna [W]:
200000
Moc pozorna [VA]:
200000
Wejście
Napięcie:
3x380/400/415 V
Częstotliwość [Hz]:
50/60
Tolerancja częstotliwości:
40-72 Hz
Współczynnik mocy:
≥ 0.99
Zniekształcenie napięcia (THDi):
≤2.5%
By-pass
Napęcie [V]:
3x380/400/415
Ilość faz:
3+N
Tolerancja napięcia (Ph-N) [V]:
180-264 (programowalne)
Częstotliwość:
50/60 Hz (wybieralana)
Tolerancja częstotliwości:
+/-5% (programowalna)
Przeciążalność by-passu:
125% przez 60 min; 150% przez 10 min
Wyjście
Współczynnik mocy:
0,99
Ilość faz:
3F+N
Napięcie:
3x380/400/415 V - programowalne
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-3%
Zniekształcenie napięcia THDv:
≤ 1% przy obciążeniu liniowym
≤ 3% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
50/60
Stabilność częstotliwości w trybie bateryjnym:
0.01%
Czas przełączenia [ms]:
0
Pozostałe
Sprawność:
do 99% w trybie Smart Active
Baterie:
VRLA AGM/GEL/NiCd/Li-ion/Flywheels/Superkondensator
Komunikacja:
USB/RS232, opcjonalnie 3 gniazda na karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC EMC 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Klasyfikacja według IEC 52040-3 (VFI)
Stopień ochrony:
IP20
Temperatura pracy [ºC]:
0-40
Wilgotność:
90% max. (bez kondensacji)
Wymiary (szer. x gł. x wys.) [mm]:
850x1050x1900
Waga bez baterii [Kg]:
460
Dokumenty i wideo
Akcesoria i powiązane produkty
Karta NetMan 204 Plus
Karta NetMan 204 Plus pozwala na zarządzanie UPS-em bezpośrednio połączonym poprzez LAN 10/100 Mb z…
więcej
Karta MultiCOM 302
MultiCom 302 pozwala na monitorowanie UPS-a za pomocą protokołu Modbus/JBUS poprzez łącze RS232 l…
więcej
Karta MultiCOM 352
Karta MultiCOM 352 umożliwia przyłączenie dwóch urządzeń do jednego portu szeregowego zasilacza UPS…
więcej
Karta MultiCOM 372
Karta MultiCOM 372 umożliwia uzupełnienie dodatkowego portu szeregowego RS232 do zasilacza UPS, aby…
więcej
Karta MultiCOM 384
MultiCOM 384 zawiera zestaw styków przekaźnikowych do informowania o stanie i alarmach zasilacza UP…
więcej
Karta MultiCOM 411
Karta MultiCOM 411 umożliwia podłączenie zasilacza UPS do sieci Profibus DP (Decentralised Peripher…
więcej
Karta MultiCOM 421
MultiCOM 421 to karta komunikacyjna, która łączy zasilacz UPS z siecią PROFINET-IO. W środowiskach …
więcej
