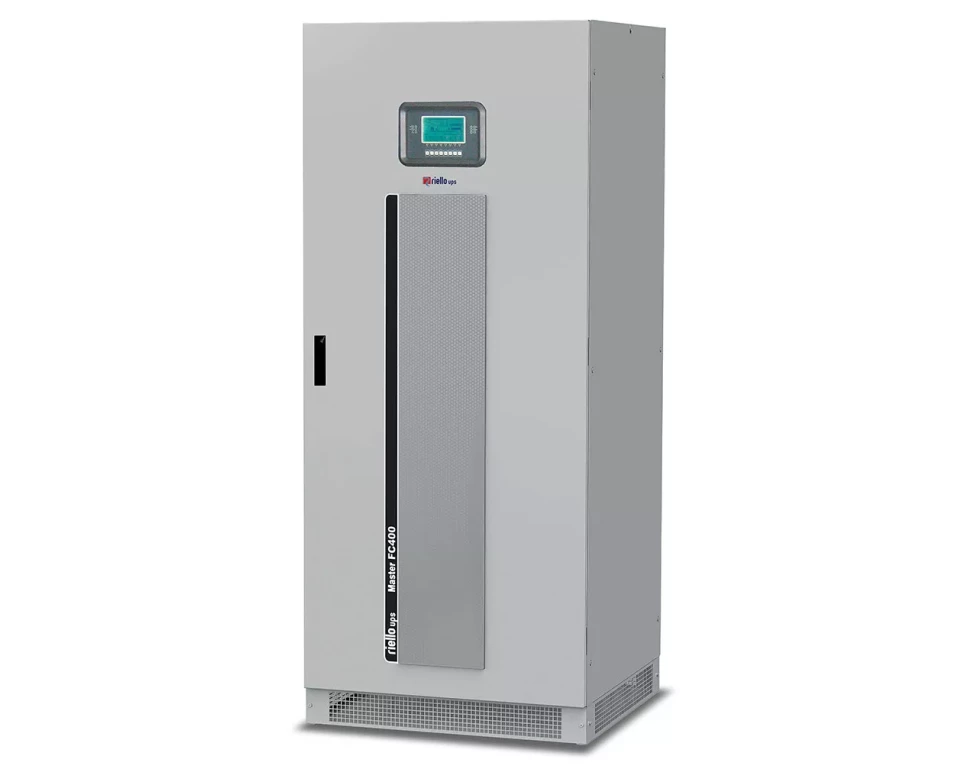

Zasilacz UPS Master FC400
Zasilacz awaryjny Master FC 400 to statyczny konwerter częstotliwości dostępny w zakresie mocy od 30 do 120 kVA, 3-fazy/3-fazy, z częstotliwością na wejściu 50 Hz i 400 Hz na wyjściu.
12 398 74 01Główne cechy
- Konwerter częstotliwości 50/400 Hz
- Napięcie wyjściowe 208 V; 3-fazy
- Izolacja galwaniczna
- Aplikacje: lotniskowe, wojskowe, morskie
- w połączeniu z akumulatorami może być stosowany jako UPS
Charakterystyka
Seria Master FC 400 charakteryzuje się wykorzystaniem zaawansowanych technologicznie komponentów, tworząc urządzenia niezawodne, łatwe w obsłudze i konserwacji.
W UPS-ie Master FC 400 wykorzystana jest technologia podwójnej konwersji (UPS true on-line), z wbudowanym na wyjściu transformatorem, zapewniającym galwaniczną izolację urządzeń, chroniąc je w ten sposób przed zakłóceniami, powstającymi w sieci. UPS ten bardzo dobrze współpracuje z agregatami prądotwórczymi, co zostało osiągnięte miedzy innymi poprzez redukcję zawartości wyższych harmonicznych prądu na wejściu. W ten sposób zminimalizowano wpływ przetwornicy Master FC na źródło zasilania.
Montaż i obsługa przetwornicy Master FC 400
UPS Master FC został tak zaprojektowany, aby jego powierzchnia montażowa była jak najmniejsza, UPS o mocy 125 kVA zajmuje tylko 0.86m² powierzchni montażowej. Dodatkowo jest łatwy dostęp do jego podzespołów, co też wymagało specjalnego zaprojektowania. Zasilacz ten może być umiejscowiony tuż przy ścianie, co jest możliwe dzięki instalacji wentylatorów na górze urządzenia.
Zastosowanie Master FC 400
Dzięki technologii IGBT oraz sterowaniu cyfrowemu, zasilacz rezerwowy UPS Master FC 400 jest idealnym rozwiązaniem dla:
- Portów lotniczych - zasilanie samolotów
- Radarów lotniczych i systemów kontroli lotów
- Jednostek militarnych
- Żeglugi wraz z jej obsługą
Specyfikacja techniczna
UPS Master MFC 30
UPS Master MFC 60
UPS Master MFC 80
UPS Master MFC 100
UPS Master MFC 125
Parametry modelu
Model:
UPS Master MFC 30
Moc czynna [W]:
24000
Moc pozorna [VA]:
30000
Wejście
Napięcie:
3x380/400/415 V
Tolerancja napięcia:
400 V +/-20%
Częstotliwość [Hz]:
45-65
Wyjście
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-5%
Zniekształcenie napięcia THDv:
<3% przy obciążeniu liniowym
<4% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
400
Czas przełączenia [ms]:
0
Przeciążalność:
110% dla 60 s; 125% dla 10 s; 150% dla 1 s
Pozostałe
Sprawność:
do 92%
Komunikacja:
2xRS232, styki bezpotencjałowe, 2 gniazda na opcjonalne karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC - 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Wydajność: IEC EN 62040-3
Stopień ochrony:
IP 20 (inne na życzenia)
Temperatura pracy [ºC]:
0-40 (do 50 przy 75% obciażeniu)
Wilgotność:
0-95% (bez kondensacji)
Poziom hałasu:
62 dBA (1m) w trybie ECO
Kolor:
Jasnoszary, RAL 7036
Wymiary (szer. x gł. x wys.) [mm]:
555x740x1400
Waga netto [Kg]:
330
Parametry modelu
Model:
UPS Master MFC 60
Moc czynna [W]:
48000
Moc pozorna [VA]:
60000
Wejście
Napięcie:
3x380/400/415 V
Tolerancja napięcia:
400 V +/-20%
Częstotliwość [Hz]:
45-65
Wyjście
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-5%
Zniekształcenie napięcia THDv:
<3% przy obciążeniu liniowym
<4% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
400
Czas przełączenia [ms]:
0
Przeciążalność:
110% dla 60 s; 125% dla 10 s; 150% dla 1 s
Pozostałe
Sprawność:
do 92%
Komunikacja:
2xRS232, styki bezpotencjałowe, 2 gniazda na opcjonalne karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC - 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Wydajność: IEC EN 62040-3
Stopień ochrony:
IP 20 (inne na życzenia)
Temperatura pracy [ºC]:
0-40 (do 50 przy 75% obciażeniu)
Wilgotność:
0-95% (bez kondensacji)
Poziom hałasu:
≤65 dB (1 m) w trybie ECO
Kolor:
Jasnoszary, RAL 7036
Wymiary (szer. x gł. x wys.) [mm]:
800x800x1900
Waga netto [Kg]:
480
Parametry modelu
Model:
UPS Master MFC 80
Moc czynna [W]:
64000
Moc pozorna [VA]:
80000
Wejście
Napięcie:
3x380/400/415 V
Tolerancja napięcia:
400 V +/-20%
Częstotliwość [Hz]:
45-65
Wyjście
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-5%
Zniekształcenie napięcia THDv:
<3% przy obciążeniu liniowym
<4% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
400
Czas przełączenia [ms]:
0
Przeciążalność:
110% dla 60 s; 125% dla 10 s; 150% dla 1 s
Pozostałe
Sprawność:
do 92%
Komunikacja:
2xRS232, styki bezpotencjałowe, 2 gniazda na opcjonalne karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC - 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Wydajność: IEC EN 62040-3
Stopień ochrony:
IP 20 (inne na życzenia)
Temperatura pracy [ºC]:
0-40 (do 50 przy 75% obciażeniu)
Wilgotność:
0-95% (bez kondensacji)
Poziom hałasu:
68 dBA (1m) w trybie ECO
Kolor:
Jasnoszary, RAL 7036
Wymiary (szer. x gł. x wys.) [mm]:
800x800x1900
Waga bez baterii [Kg]:
500
Parametry modelu
Model:
UPS Master MFC 100
Moc czynna [W]:
80000
Moc pozorna [VA]:
100000
Wejście
Napięcie:
3x380/400/415 V
Tolerancja napięcia:
400 V +/-20%
Częstotliwość [Hz]:
45-65
Wyjście
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-5%
Zniekształcenie napięcia THDv:
<3% przy obciążeniu liniowym
<4% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
400
Czas przełączenia [ms]:
0
Przeciążalność:
110% dla 60 s; 125% dla 10 s; 150% dla 1 s
Pozostałe
Sprawność:
do 92%
Komunikacja:
2xRS232, styki bezpotencjałowe, 2 gniazda na opcjonalne karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC - 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Wydajność: IEC EN 62040-3
Stopień ochrony:
IP 20 (inne na życzenia)
Temperatura pracy [ºC]:
0-40 (do 50 przy 75% obciażeniu)
Wilgotność:
0-95% (bez kondensacji)
Poziom hałasu:
70 dBA (1m) w trybie ECO
Kolor:
Jasnoszary, RAL 7036
Wymiary (szer. x gł. x wys.) [mm]:
800x800x1900
Waga netto [Kg]:
530
Parametry modelu
Model:
UPS Master MFC 125
Moc czynna [W]:
100000
Wejście
Napięcie:
3x380/400/415 V
Tolerancja napięcia:
400 V +/-20%
Częstotliwość [Hz]:
45-65
Wyjście
Stabilność statyczna napięcia:
+/-1%
Stabilność dynamiczna:
+/-5%
Zniekształcenie napięcia THDv:
<3% przy obciążeniu liniowym
<4% przy obciążeniu nieliniowym
Współczynnik szczytu:
3:1
Częstotliwość [Hz]:
400
Czas przełączenia [ms]:
0
Przeciążalność:
110% dla 60 s; 125% dla 10 s; 150% dla 1 s
Pozostałe
Sprawność:
do 92%
Komunikacja:
2xRS232, styki bezpotencjałowe, 2 gniazda na opcjonalne karty komunikacyjne
Normy / Certyfikaty:
Dyrektywy: LV 2006/95/EC - 2004/108/EC; Bezpieczenstwo: IEC EN 62040-1, EMC IEC EN 62040-2; Wydajność: IEC EN 62040-3
Stopień ochrony:
IP 20 (inne na życzenia)
Temperatura pracy [ºC]:
0-40 (do 50 przy 75% obciażeniu)
Wilgotność:
0-95% (bez kondensacji)
Poziom hałasu:
72 dBA (1m) w trybie ECO
Kolor:
Jasnoszary, RAL 7036
Waga bez baterii [Kg]:
590
Akcesoria i powiązane produkty
Karta NetMan 204 Plus
Karta NetMan 204 Plus pozwala na zarządzanie UPS-em bezpośrednio połączonym poprzez LAN 10/100 Mb z…
więcej

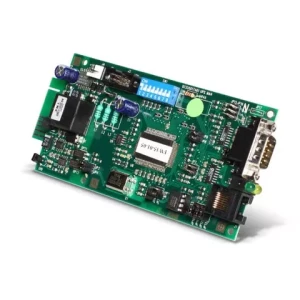

Karta MultiCOM 302
MultiCom 302 pozwala na monitorowanie UPS-a za pomocą protokołu Modbus/JBUS poprzez łącze RS232 l…
więcej

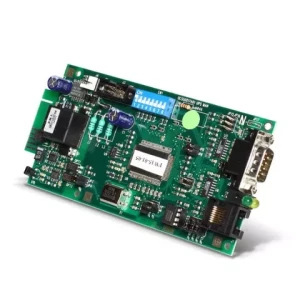

Karta MultiCOM 352
Karta MultiCOM 352 umożliwia przyłączenie dwóch urządzeń do jednego portu szeregowego zasilacza UPS…
więcej

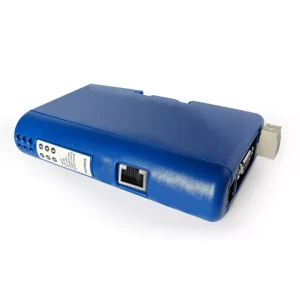

Karta MultiCOM 421
